Descrizione
Panoramica e informazioni principali.
Le unità a 4 tubi possono gestire contemporaneamente un circuito di alta e bassa temperatura.
La regolazione della velocità di rotazione del compressore, del ventilatore e dei circolatori è controllata istante per istante dalla centralina.
Le DURAN sono caratterizzate da un elevata efficienza e dalla gestione integrata del circolatore, che permette la produzione di acqua ad alta temperatura tramite l’utilizzo di uno scambiatore dedicato alla produzione di ACS.
Sullo scambiatore lato impianto l’unità è in grado di produrre acqua calda o acqua fredda per soddisfare, a seconda delle stagioni, le esigenze di riscaldamento e di raffreddamento dell’edificio.
Sullo scambiatore dedicato al sanitario, l’unità produce acqua ad alta temperatura da inviare ad un serbatoio di accumulo esterno alla macchina, selezionato e dimensionato in base alle esigenze dell’impianto.
Modalità stagionali
A seconda della stagione l’unità opera con diverse modalità:
il passaggio attraverso le varie modalità di funzionamento (all’interno della stagione) è realizzato in modo automatico attraverso la lettura delle sonde di temperatura e dei set point impostati. Tempi e logiche di switching sono studiati per garantire la massima efficienza e affidabilità del sistema.
Questa configurazione è associata obbligatoriamente ad un bollitore di opportune dimensioni in cui stoccare l’acqua ad alta temperatura. Il bollitore è provvisto di pozzetto per l’inserimento della sonda di funzionamento sanitario, posta nella parte alta, attraverso la quale il controllore dell’unità monitora la necessità di produrre l’acqua calda sanitaria.
Funzionamento estivo
Le modalità di funzionamento estivo sono tre:
- Modalità chiller
L’unità provvede alla sola produzione di acqua refrigerata per l’impianto. - Modalità chiller con contemporanea produzione di acqua sanitaria
L’unità produce contemporaneamente acqua sanitaria è totale. - Modalità pompa di calore con la produzione di acqua calda sanitaria
In mancanza di carico freddo e su chiamata della sonda di funzionamento sanitario, l’unità provvede al riscaldamento dell’acqua all’interno del serbatoio di accumulo per il sanitario, utilizzando la batteria a pacco alettato come evaporatore. L’utilizzo dell’aria calda esterna come sorgente di calore garantisce l’ottenimento di COP estremamente elevati.
Funzionamento invernale
Le modalità di funzionamento invernali sono tre:
- Modalità pompa di calore per il riscaldamento
L’unità produce acqua calda allo scambiatore lato impianto per il riscaldamento. - Modalità pompa di calore per la produzione di acqua calda sanitaria
Si produce acqua calda ad alta temperatura allo scambiatore collegato dell’accumulo sanitario. - Modalità pompa di calore con contemporanea produzione di acqua sanitaria
Si produce ACS contemporaneamente alla produzione di acqua calda per l’impianto sfruttando il desurriscaldamento del gas R410a mantenendo COP elevati.
Specifiche Tecniche

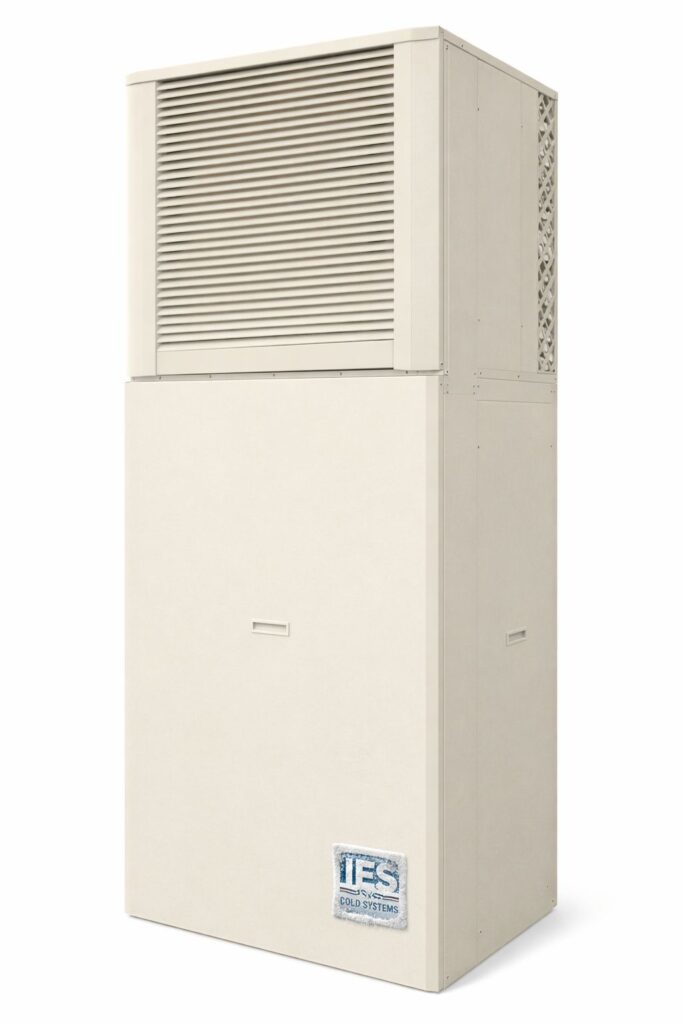

Pompa di calore aria-acqua in versione monoblocco a sviluppo verticale per l’installazione:
- All’esterno con ventilatore assiale EC
Unità monoblocco polivalente dotata di compressore Twin Rotary Inverter con un design avanzato ed un elevato fattore di riscaldamento.
L’unità permette di limitare al massimo l’ingombro interno in quanto è dotata di bollitore in acciaio inox da 120 lt ed accumulo tecnico da 35 lt in acciaio inox. Pensata per essere installata nei posti più difficili (interni ed esterni), infatti può essere installata anche molto vicino alla parete ed è predisposta per essere allacciata su tre lati (posteriore e laterali). La sorgente di calore è l’aria esterna fino ad un minimo di -15°C. La limitata rumorosità è garantita da un sistema di controllo intelligente che regola la velocità del compressore e ventilatore sulla base delle effettive necessità. Inoltre, mediante l’utilizzo di supporti antivibranti per il compressore e l’isolamento a strati multipli anti rumore sul rivestimento si raggiungono elevati livelli di silenziosità.
Controllore
L’unità di controllo è di ultima generazione e può essere abbinata ad un controllo remoto ad elevata intuitività con il quale possono essere controllati tutti i parametri di funzionamento nonché set point ed impostazioni di utilizzo. La carica dell’accumulo avviene a punto fisso per quanto riguarda l’ACS e con curva climatica per quanto concerne il lato riscaldamento / raffrescamento.
Dati costruttivi
Le unità sono prodotte in lamiera zincata a caldo e verniciata a polvere con un’elevata resistenza alle intemperie, la carpenteria è autoportante con pannelli amovibili per agevolare l’ispezione e la manutenzione.
Circuito frigorifero
Il gas refrigerante utilizzato è l’R410A. L’unità è dotata di spioncini per agevolare il personale tecnico nella verifica del corretto funzionamento del circuito frigorifero.
Scambiatori
Gli scambiatori lato sorgente sono realizzati in tubi di rame ed alette in alluminio verniciate con vernice idrofilica che favorisce lo scivolamento dell’acqua. Lo scambiatore lato utenza è del tipo a piastre saldobrasate in acciaio inox che permette di ridurre al minimo l’impiego di gas refrigerante massimizzandone la resa mediante l’elevata superficie di scambio.
Componenti interni
L’unità al suo interno contiene un bollitore in acciaio inox da 120 litri dotato di resistenza elettrica di sicurezza, un accumulo tecnico in acciaio inox da 40 litri. Lo scambio avviene all’interno di una serpentina di acciaio inox all’interno del bollitore ACS e mediante uno scambiatore a piastre saldobrasate in acciaio inox ad alta qualità.
Componenti inclusi:
- Circolatore impianto primario
- Flussostato differenziale
- Valvole di sicurezza impianto e ACS
- Vasi espansione
- Resistenza elettrica con termostato di sicurezza
- Anodo di protezione
Accessori installabili all’interno della macchina:
- Miscelatore termostatico antiscottatura
- Defangatore magnetico
- Circolatore secondario
Ventilatore
Il ventilatore è di tipo assiale brushless EC ed è stato pensato per ridurre al minimo la rumorosità e massimizzarne l’efficienza. La velocità di rotazione è continuamente regolata dalla centralina di comando.
Controllo e protezione
L’unità è dotata di una serie di allarmi atti a proteggerla da eventuali anomalie. Tale eventualità è completamente gestita dalla centralina di controllo che li rende disponibili e accessibili. Inoltre, tramite quest’ultima è possibile accedere al controllore per apportare eventuali azioni correttive.
Collaudo
Tutte le unità sono interamente assemblate e cablate con elevati standard di controllo, sottoposte a prova di tenuta, ciclo di vuoto, e sono caricate con refrigerante ecologico. Esse vengono sottoposte ad un collaudo funzionale completo prima della spedizione. Tutte le unità sono conformi alle Direttive Europee e sono provviste di marcatura CE e relativo certificato di conformità.
Controlli ausiliari
Sono possibili altri controlli ausiliari tramite HP1 – espansione impianto GOLD, un modulo di espansione che si collega come accessorio in BUS alla centralina esistente e permette di aggiungere importantissime ed innovative funzioni utili per impianti più complessi:
- DPAC: un ingresso 0-10V che regola la potenza consumata dalla pompa di calore in armonia con la disponibilità istantanea del fotovoltaico. È una logica molto innovativa sviluppata da Thermics. Quando la pompa di calore viene messa in modalità “ECO” si lascia guidare dalla disponibilità energetica e, grazie alla sua ampia modulazione, eviterà di prelevare energia elettrica da altre fonti.
- MIX1: predisposizione per la gestione di un gruppo miscelato generale impianto con segnale 0-10V.
- INFO SEASON: è un’uscita che avverte il resto del sistema del cambio stagione!
- HEAT TRANSF: impostazione che determina le logiche di trasferimento calore attraverso uno scambiatore a piastre oppure su un bollitore secondario di trasferimento.
- HYBRID: attivazione tramite relè di un’integrazione di calore con seconda fonte sia su lato ACS che sul riscaldamento.
È possibile inoltre gestire più unità, tramite HP2 – espansione per controllo in cascata. Per allungare la vita delle pompe di calore, il controllore è in grado di gestire in modo intelligente la rotazione delle unità in caso di carico parziale.
Remote Brain
Per controllare tutte le attività della pompa di calore in remoto si può utilizzare REMOTE BRAIN.
- Remote Brain è un sistema di monitoraggio di impianti residenziali semplice ed economico che consente di inizializzare le attività della pompa di calore THERMICS, controllarne le rispettive temperature, monitorare le funzionalità e soddisfare il comfort dell’abitazione, direttamente da qualsiasi Device, dentro e fuori casa. Con questo sistema innovativo tutti i principali terminali per la climatizzazione della casa e per la produzione di acqua calda sanitaria sono costantemente monitorati, per efficientare il funzionamento della pompa di calore e ottenere il massimo risparmio energetico ed economico.
- Le informazioni sono trasmesse con tecnologia Wireless localmente a Tablet, Smartphone, PC direttamente dal router ADSL che le invia ad un CLOUD di raccolta dati; così facendo quest’ultimi sono sempre aggiornati e fruibili in ogni momento su qualsiasi dispositivo e ovunque ci si trovi. Il sistema inoltre permette di segnalare anomalie del comportamento della pompa di calore: in tal modo un tecnico specializzato può intervenire velocemente, conoscendo immediatamente il motivo del malfunzionamento e ripristinare repentinamente il corretto funzionamento della pompa di calore.
- Remote Brain prevede un costo annuale per il mantenimento del servizio attivo in tutte le sue funzioni (vedi t-Service).
tSERVICE
tService è il servizio dedicato al service center da abbinare al sistema di monitoraggio Remote Brain. tService rende più veloce ed efficace il servizio di manutenzione con una soluzione pronta di controllo remoto ritagliata per i service center.
Funzioni disponibili attivando tService:
- Lettura e scrittura variabili in tempo reale
- Storicizzazione con frequenze fino a 5’’
- Gestione allarmi con notifica e-mail
- Report e grafici fino a 300 variabili
- Aggiornamento SW controlli programmabili
Con tService puoi sottoscrivere un abbonamento di 1 o più anni per aver sotto controllo in ogni istante la pompa di calore.
